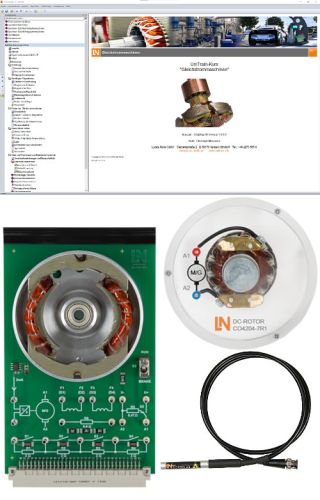

Lieferumfang:

• 1 Experimentierkarte mit offenem, 2-poligen Stator und 2 Erregerwicklungen, Temperatursensor mit Stromquelle sowie Anlass- und Lastwiderständen
• Rotor mit verstellbaren Bürsten
• Stroboskop mit ultraheller LED
• Aufbewahrungskoffer
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Nennen der häufigsten Anwendungsarten von Gleichstrommaschinen
• Erklären der elektromagnetischen Induktion und der Lorentzkraft
• Erklären von Aufbau und Funktionsweise von Stromwender-Maschinen (Gleichstrommaschinen)
• Kennenlernen der wichtigsten Komponenten von Stromwender-Maschinen: Stator, Kommutator und Kohlebürsten
• Messen von Anker- und Erregerstrom und -spannung und Ermittlung des Anker- und Erregerwiderstandes
• Interpretieren des Typenschildes
• Kennenlernen der Schaltbilder und Kennlinien für verschiedene Anschlussarten: Reihenschluss-, Nebenschluss- und Doppelschluss
• Anschließen und Betreiben der Gleichstrommaschine in den verschiedenen Betriebsarten
• Messen der Drehzahl mit Hilfe eines Stroboskops
• Kennenlernen von Verfahren zur Drehzahlregelung und Drehrichtungsumkehr: Feldschwächung, Änderung mittels Anker- und Feldwiderständen
• Experimentelle Untersuchung der verschiedenen Verfahren zur Drehzahlverstellung und Drehrichtungsumkehr
• Anschließen und Betreiben der Stromwender-Maschine mit Wechselspannung: der Universalmotor
• Kennenlernen von Verfahren zum Bremsen von Gleichstrommaschinen
• Messen von Strom und Spannung beim Bremsen der Gleichstrommaschine
• Erklären der Bedeutung der Temperaturüberwachung von elektrischen Maschinen
• Temperaturmessung der Erregerwicklung bei laufender Maschine mit Hilfe eines Halbleitersensors
• Kursdauer: ca. 5,5 h

Zusätzliche virtuelle Instrumente in LabSoft für Kurse Elektrische Maschinen 1 – 3 (Stromwendermaschinen, Asynchronmaschinen, Synchron- und Schleifringläufer-Maschinen)

• 3-Phasen-Motorsteuerung
• DC-Motorsteuerung
• Motor-Temperaturmessgerät
• Stroboskop
• DC-Stromversorgung mit Anlasswiderstand-Steuerung
• AC-Stromversorgung mit Anlasswiderstand-Steuerung

 Kurs Gleichstrommaschinen

Folgender Lieferumfang ist mindestens gefordert:

• 1 Experimentierkarte mit offenem, 2-poligen Stator und 2 Erregerwicklungen, Temperatursensor mit Stromquelle sowie Anlass- und Lastwiderständen
• Rotor mit verstellbaren Bürsten
• Stroboskop mit ultraheller LED
• Aufbewahrungskoffer
• Browser und Kurssoftware

Folgende Lerninhalte müssen mindestens vermittelbar sein:

• Nennen der häufigsten Anwendungsarten von Gleichstrommaschinen
• Erklären der elektromagnetischen Induktion und der Lorentzkraft
• Erklären von Aufbau und Funktionsweise von Stromwender-Maschinen (Gleichstrommaschinen)
• Kennen lernen der wichtigsten Komponenten von Stromwender-Maschinen: Stator, Kommutator und Kohlebürsten
• Messen von Anker- und Erregerstrom und -spannung und Ermittlung des Anker- und Erregerwiderstandes
• Interpretieren des Typenschildes
• Kennen lernen der Schaltbilder und Kennlinien für verschiedene Anschlussarten: Reihenschluss-, Nebenschluss- und Doppelschluss
• Anschließen und Betreiben der Gleichstrommaschine in den verschiedenen Betriebsarten
• Messen der Drehzahl mit Hilfe eines Stroboskops
• Kennen lernen von Verfahren zur Drehzahlregelung und Drehrichtungsumkehr: Feldschwächung, Änderung mittels Anker- und Feldwiderständen
• Experimentelle Untersuchung der verschiedenen Verfahren zur Drehzahlverstellung und Drehrichtungsumkehr
• Anschließen und Betreiben der Stromwendermaschine mit Wechselspannung: der Universalmotor
• Kennen lernen von Verfahren zum Bremsen von Gleichstrommaschinen
• Messen von Strom und Spannung beim Bremsen der Gleichstrommaschine
• Erklären der Bedeutung der Temperaturüberwachung von elektrischen Maschinen
• Temperaturmessung der Erregerwicklung bei laufender Maschine mit Hilfe eines Halbleitersensors
• Kursdauer: ca. 5,5 h
